Pengenalan Jendela Cisco Paket Tracer 5.3

Nah, guys, ini sudah pada tahap pengenalan dari Jendela Cisco Paket Tracer, yah lumayanlah bisa membantu, ya.. temen-temenku juga pada banyak yang belum bisa, termasuk aku juga sih…hehehehe…

Oke Langsung aja, jendela-jendela yang ingin saya kenalkan disini adalah yang sering digunakan untuk membuat simulasi jaringan pada cisco..

Gambar 1 : Tampilan Jendela Cisco Packet 5.3

        Nah, ini sederhana kan,,,mulai dari titlebar, menubar, toolbar, lembar kerja,,,intinya disini akan            coba saya pilah-pilah device yang sering digunakan…perhatikan pada bagian                                        Device/Peralatan/Hardware…

     A.   Router

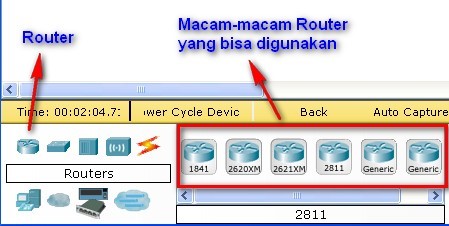

Gambar 2 : Ini Router, pada bagian Router bisa diklik aja,,,terus untuk pilihan-pilihannya yang bisa digunakan sebelah kanan, penggunaannya bisa klik tahan dan tarik ke lembar kerja…

            Seperti yang telah kita ketahui, fungsi dari router adalah menghubungkan sebuah network                    yang berbeda atau ip class yang berbeda atau subnet atau gang yang berbeda…karena jika                    kita menggunakan sebuah hub / switch biasa, maka device atau computer tidak akan konek…



        B.    Switch



Gambar 3 : ini Switch…bagian-bagian sudah mulai jelas kan guys…

           Switch akan kita pakai untuk menghubungkan banyak  computer yang mempunyai port-port p             enyambungan. Ada yang 24,32 dibawahnya juga ada…kalo yang sering saya pakai dipraktek               itu yang nomer 1 guys, 2950-24…intinya sama saja sih…

C.       Komputer

Gambar 4 : End Devices contohnya laptop, computer dan server…

        Nah guys, ini peralatan terakhir yang kita gunakan untuk menyambungkan sebuah jaringan                  computer. Pada point (a) Komputer, (b) Laptop, (c) Server….nah, ketiga peralatan itu akan                  sering kita gunakan dalam praktek-praktek selanjutnya,,,so, dipahami dan dimengerti ya…

D.       Kabel

Gambar 5 : Connections / Kabel – (a) Kabel Otomatis, (b) Kabel Straight, (c) Kabel Crossover

        Lah, ini digunakan untuk menghubungkan setiap device atau hardware, missal computer dengan computer…computer dengan switch dll…ohya, kabel diantara (a) dan (b) itu kabel rollover guys…

Masalah penggunaannya, kapan kita menggunakan cross, dan kapan kita menggunakan straight…perhatikan keterangan dibawah ini…

a.       Straight akan digunakan untuk menghubungkan device-device yang berbeda, missal :

a.       PC – Hub

b.      PC – Switch

c.       Router – Hub

d.      Router – Switch

b.      Sedangkan Cross digunakan untuk menghubungkan device-device yang sama, missal :

a.       Komputer – Komputer

b.      Switch – Hub

c.       Switch – Switch

d.      Router – Router

e.      Router – PC

c.       Untuk Router – PC juga bisa digunakan kabel rollover…

d.      Nah, jika kita kesulitan menentukan kita harus menggunakan kabel (b) straight atau (c) crossover, maka gunakanlah bantuan kabel (a), dia akan mengotomatisasi penggunaan kabel yang benar yang sesuai dengan kebutuhan…

Sebagai bahan praktek, cobalah buat sebuah simulasi jaringan seperti dibawah ini…

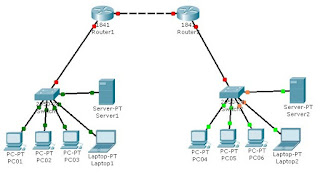

Gambar 6 : Buatlah design jaringan seperti berikut ini…

sekian dari saya jika ada kesalahan mohon dimaaf kan, semoga bermanfaat guys...
